FLUKE FEV350

올인원 솔루션으로 AC 전기 자동차 충전소의 안전성과 기능을 테스트하세요 합격/불합격 테스트 결과 파형 분석을 통한 자동 제어 파일럿(CP) TruTest™ 데이터 관리 소프트웨어와 호환

카탈로그 다운로드
매뉴얼 다운로드
견적, 시연 문의
제품 개요제품 사양구성품추천 제품관련 제품
제품 개요

안전하고 휴대가 간편하며 사용하기 쉬운 올인원 도구를 사용 하여 AC 전기 자동차 충전기의 안전성과 기능을 테스트하십시오.

FEV350은 Type 2 또는 Type 1 커넥터가 있는 AC EV 충전기의 안전 및성능 테스트를 위한 완벽한 솔루션입니다.

여러 측정 도구를 함께 사용하지 않고도 여러 테스트를 빠르고 효율적으로 수행하고 문서화해야 하는 기술자를 위해 설계되었습니다.

문서화 및 보고를 위한 TruTestEV 충전 소프트웨어가 포함되어 있습니다.

무선 Bluetooth연결, 배선 구성 다이어그램 및 보고서 생성을 위한 TruTest 소프트웨어와의 원활한 통합을 위한 정보 스크린을 통해 설치 인증/검사를 수행하는

Fluke의 호환 가능한 다기능 설치 테스터를 사용하는 측정 지원 외에도 아래와 같이 사용 가능한 측정을 수행합니다.

Fluke FEV350은 측정 결과에 대해 미리 결정된 테스트 계획 및 측정 결과의 통과/실패 표시를 제공하여 분석 및 테스트 시간을 단순화합니다.

FEV350 EV 충전기 분석기는 IEC/EN 61851-1 및 IEC/HD 60364-7-72에 따라 설계되었습니다.

FLUKE-FEV350

가능한 측정:

• 위험한 전압이 존재하지 않는지 확인하기 위한

PE(보호) 접지 사전 테스트

• 육안 검사

• 30mA RCD + 6mA RDC-DD 트립 테스트

• 공칭 전압 + 위상 시퀀스

• 파형 분석 기능이 있는 자동 컨트롤 파일럿(CP)

• 근접 파일럿 (PP)

• 오류 테스트

호환되는 Fluke 다기능 테스터로 지원되는 측정:

• 접지

• 절연

• 루프/라인 임피던스

FLUKE FEV350 기능

통합 인터페이스가 있는 컬러 스크린

스크린의 지침은 테스트를 쉽게 안내하고 모든 테스트 결과의 통과/실패

표시를 제공합니다.

EV 충전 성능의 손쉬운 분석

자동 컨트롤 파일럿은 공칭 결과 및 파형 분석에 대한 스크린 피드백을 통해

다양한 차량 상태를 시뮬레이션합니다.

자동 컨트롤 파일럿 및 파형 분석

‍

TruTest™

EVSE 모듈이 포함된 데이터 관리 및 보고 소프트웨어

테스트 결과 처리 및 보고서 작성에 소요되는 시간 단축

프로젝트를 마무리하는 데 필요한 보고는 어렵고 시간이 많이 소요될 수 있습니다. TruTest™의 빠르고 신뢰할

수 있는 최신 소프트웨어 플랫폼으로 모든 인증 및 문서 요구 사항을 충족하십시오. TruTest™를 통해 단일

플랫폼에서 EV 충전 자산 관리, 데이터 저장 및 보고를 수행할 수 있습니다. 컨트롤 파일럿 파형을 분석하든

시스템 안전 테스트를 하든, 적절한 데이터 관리는 고객이 이해하기 쉬운 보고서를 생성하는 데 중요합니다.

Fluke FEV350 EV 충전 분석기와 호환되는 TruTest™ 소프트웨어를 사용하면 측정 결과를 EV 충전 분석기에서

컴퓨터로 빠르게 직접 가져오고, 데이터를 구성 및 분석하며, 가져온 이전 측정값과 개별 자산 데이터를 비교하고,

포괄적이고 시각적인 고객 보고서를 제공할 수 있습니다.

‍

• EVSE 검사의 측정 데이터를 손쉽게 관리

• 검사 및 보고서의 신속한 생성

• 손쉬운 합격/불합격 시각적 자료로 컨트롤 파일럿 파형 분석

• 시간 경과에 따른 변화를 확인하기 위해 이전 현장 데이터와 현재 현장 데이터 비교

• FEV350을 업데이트하기 위해 최신 펌웨어에 빠르게 액세스

• TruTest™의 60일 무료 데모 버전은 fluke.com에서 다운로드할 수 있습니다. Lite 또는 Advanced 버전의

잠금을 해제하려면 소프트웨어 키를 구입하십시오.

‍

‍

제품 사양

테스트 기능 사양

숫자 카운트에 대한 운영 오류 사양 참조는 ±(판독값의 % + 숫자 카운트)로 정의됩니다.

%를 참조하는 다른 사양에 대한 운영 오류는 달리 지정되지 않는 한 판독값의 %로 정의됩니다.

모든 판독값에 대한 운영 오류 사양 참조 온도는 23 °C ±5K 온도 계수 0.1 %/°C입니다.

테스트/기능 표시 범위 측정 범위 운영상의 오류 명목값
PE 사전 테스트
터치 전압, 안전 범위 ≤ 50V 교류/직류 -50% --
접촉 전압, 위험 범위 >50V 교류/직류 +0% --
시각 검사 체크리스트를 참조하세요
지구결합, R LO [1] -- @ >200 mA I 테스트
절연, R INS [1] -- @ 500 VU 명목
루프/라인 임피던스 [1] -- 트립 루프 없음
RCD/RDC-DD 사전 테스트
유에프 5V에서 110V로 -(0 % + 0자리),
+(10 % + 3자리)		 @ I 테스트
0.33 x IΔN AC
답장 166Ω ~ 3667Ω -10% ~ +15%
RCD 테스트( IΔN 30 mA)
RCD 유형 A, B/B+, RDC-PD -- @ 메인 100V AC ~ 253V AC
AC, 반파, DC(0°, 180°)를 사용한 RCD 트립 시간
x0.5(30mA) 0ms ~ 510ms ± (2 % + 3ms)
x1(30mA) TN: 0ms ~ 310ms
TT @120V: 0ms ~ 310ms TT @230V: 0ms ~ 210ms
x5(30mA) 0ms ~ 50ms
램프 전류 (0 ° , 180 ° )
AC @RCD 유형 B/B+ 12.0mA ~ 36.0mA,
1.5mA 로 17단계		 ± 1.5 mA
AC 반파 @RCD 유형 A 및 RCD-PD 7.5mA ~ 48.0mA,
1.5mA 로 28단계
DC @RCD 유형 B/B+ 12.0mA ~ 66.0mA,
1.5mA 로 37단계
테스트/기능 표시 범위 측정 범위 운영상의 오류 명목값
RDC-DD 테스트( IΔN +6 mA EV)
트립시간(0 ° , 180 ° ) @ 메인 100V AC ~ 253V AC
+3mA 직류 0.000초 ~ 10.100초 ± (2 % + 3ms)
+6mA 직류
+60mA 직류 0ms ~ 310ms
+200mA 직류 0ms ~ 110ms
램프 전류 (0 ° , 180 ° ) 부드러운 램프
2.0mA ~ 6.0mA		 ± 0.6 밀리암페어
주전압
LN, L-PE, N-PE 0V ~ 280V 0V ~ 253V ± (3% + 3자리) R IN LN:
>30 MΩ, R IN L-PE:
>10 MΩ,
40Hz ~ 70Hz,
크레스트 인자 2, V 최대 피크 : 560V
엘엘 0V ~ 490V 0V ~ 440V R IN LL: >30 MΩ,
40Hz ~ 70Hz,
크레스트 인자 2, V 최대 피크 : 980V
빈도 40.00Hz ~ 70.00Hz ± 0.20Hz --
위상 순서 오른쪽, 왼쪽, 없음 -- 전압 불균형 :
<20 % 위상 간 전압 차이,
위상 불균형 :
120 ° ± 10 °		 50V ~ 280V
위상 ~ N
CP 신호 분석
전압 -15.000V ~
15.000V		 -15.000V ~
-2.000V,
2.000V ~
15.000V		 ± 0.5 % R IN : 1 MΩ
0.9000 kHz ~
1.1000 kHz;
U CP+ >2.000 V,
U CP- <-2.000 V
PWM 듀티 사이클 2.0% ~ 98.0% 3.0% ~ 97.0% ± 5자리
현재 표시 0.0A ~ 80.0A -- 듀티사이클 기준 [3]
빈도 0.9000kHz ~ 1.1000kHz 0.001
CP 상태 표시 가, 나, 씨, 디 -- 전압에 따라 [2]
x1, x2 -- 주파수에 따라 [2]
테스트/기능 표시 범위 측정 범위 작동 오류 공칭 값
CP 상태 시뮬레이션 에이 -- >900kΩ ± 0.2% --
비 상위 레벨: 4610 Ω
± 0.2 % [2]
공칭 레벨: 2740 Ω
± 0.2 % [2]
하위 레벨: 1870 Ω
± 0.2 % [2]
기음 상위 레벨: 1723 Ω
± 0.2 % [2]
공칭 레벨: 1300 Ω
± 0.2 % [2]
하위 레벨: 909 Ω
± 0.2 % [2]
디 상위 레벨: 448 Ω
± 0.2 % [2]
공칭 레벨: 270 Ω
± 0.2 % [2]
하위 레벨: 140 Ω
± 0.2 % [2]
PP 상태 시뮬레이션 열려 있는 -- >900kΩ --
13아 1500Ω ± 1.5% [2]
20아 680Ω ± 1.5% [2]
32아 220Ω ± 1.5% [2]
63(70)아 100Ω ± 1.5% 2]
오류 <60Ω (56Ω ± 5%)
결함 시뮬레이션 PE 오류(접지 고장/PE 개방) -- -- --
CP 오류 E @ 0 Ω
또는 120 Ω		 -0Ω/ +2Ω,
120Ω ± 1.5% [2]
다이오드 단락 --
오류 D
PP 전압 측정
(소켓이 있는 Type 2)		 0.10V ~ 15.00V ± (1.0 % + 3자리) R IN : 1MΩ
테스트/기능 표시 범위 측정 범위 작동 오류 공칭 값
PP 저항 측정
케이블이 있는 2형(R c ) 50.0Ω ~ 499.9Ω
500Ω ~ 5000Ω		 ± 1.0 % --
케이블이 있는 1형(S3, R6, R7)
CP 저항 측정 (R1) 800Ω ~ 1200Ω ± 1.0 % --
[1] 테스트에는 다기능 테스터(MFT)가 필요합니다. 표시 범위, 측정 범위 및 작동 오류 또는 정확도 값은 MFT 설명서를 참조하십시오.
[2] IEC 61851-1에 따릅니다.
[3] IEC 61851-1의 표 A.8에 따릅니다.
일반 사양
전기 정격 입력 1 Φ : 최대 250V
3 Φ : 최대 230/400V, 50/60Hz, 최대 1A
내부 전력 소모 최대 3W
크기(높이 x 너비 x 깊이) ~ (263mm x 123mm x 63mm)
~ (10.35인치 x 4.84인치 x 2.48인치), TY1 또는 TY2 플러그 없음
무게 ~ 0.9kg, TY1 또는 TY2 플러그 없음
~ 1.4kg, TY1 또는 TY2 플러그 있음
배터리 4 x AA/IEC LR6 알카라인 또는 IEC HR6 NiMH
온도
운영 -10 ° C ~ 40 ° C(14 ° F ~ 104 ° F)
저장 -20 ° C ~ 50 ° C(-4 ° F ~ 122 ° F)
상대 습도
운영 10% ~ 85%, 0 ° C ~ 40 ° C
(32 ° F ~ 104 ° F), 비응축
저장 최대 95%
무선 라디오, 블루투스 5.0
주파수 범위 2412MHz ~ 2462MHz
출력 전력 <100mW 미만
고도 3000m
안전 IEC 61010-1: 오염도 2, IEC 61010-2-030, CAT II 300V, 보호 등급 II
성능 IEC 61557-1, IEC 61557-6, IEC 61557-7, IEC 61557-10
방진방수(IP) IEC 60529: IP40
구성품

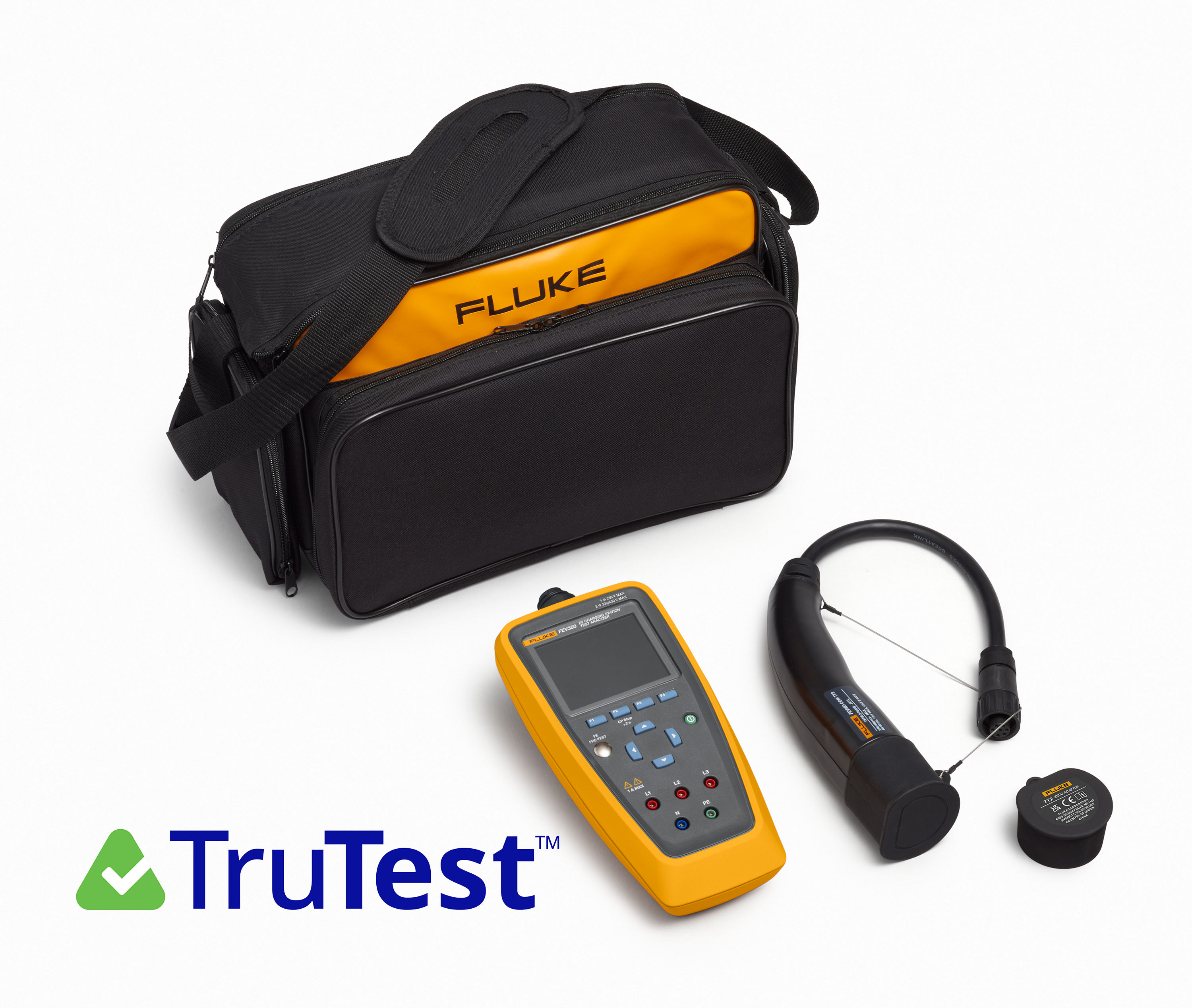

모델명 FEV350/TY2 FEV350/
TY2 PRO		 FEV350
TY2/TY1		 FEV350
TY2/TY1 PRO
FEV350/BASIC   Test Analyzer • • • •
FEV300-CON-TY1 　 　 　 　
FEV300-CON-TY2 • • • •
Zero   Adapter/TY1 　 　 • •
Zero   Adapter/TY2 • • • •
TPAK Magnetic   Hanger • • • •
Soft Carrying   Bag • • • •
Trutest   Software License 　 • 　 •
1664 FC   Multifunction Tester 　 　 　 　

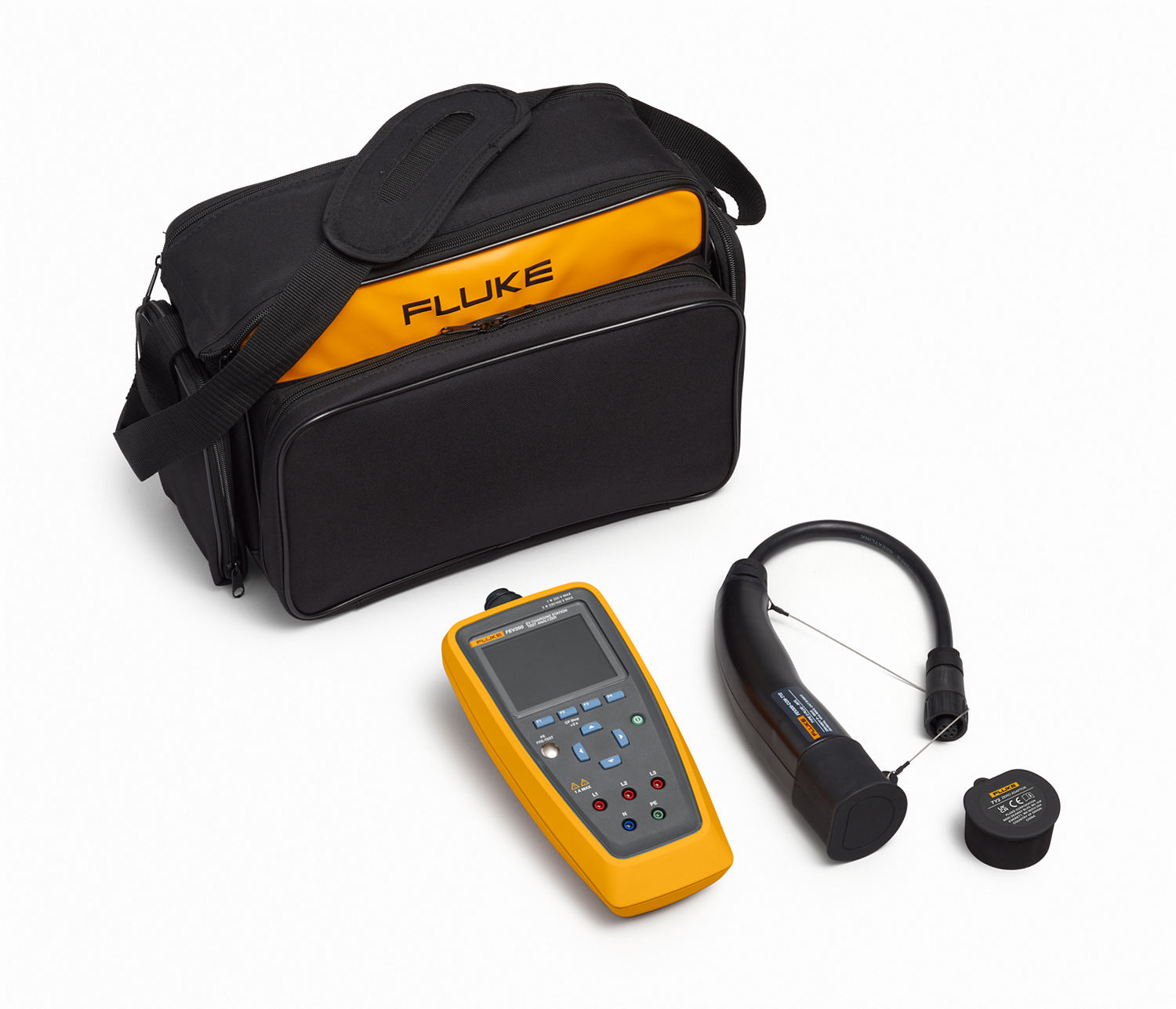

FEV350/TY2
FEV350
FEV350 TY2/TY1
FEV350 TY2/TY1 PRO
