FLUKE GFL-1500 태양광 접지 결함 탐지기

태양광 PV 시스템의 접지 결함을 빠르고 정확하게 추적

태양광 발전(PV) 시스템에서 발생하는 접지 결함은 발전 효율을 떨어뜨리고 설비의 정상적인 운전을 방해할 수 있습니다. 특히 대규모 태양광 어레이에서는 수많은 스트링과 복잡한 배선으로 인해 결함 위치를 찾는 데 많은 시간과 작업이 필요합니다.

FLUKE GFL-1500 Solar Ground Fault Locator는 태양광 PV 시스템에서 발생하는 활성 접지 결함을 식별하고 결함 위치까지 추적할 수 있도록 설계된 전용 문제 해결 장비입니다.

송신기에서 추적 가능한 신호를 발생시키고 수신기와 신호 추적 클램프를 이용해 결함 경로를 따라가므로, 복잡한 태양광 시스템에서도 결함 위치를 보다 직관적으로 파악할 수 있습니다.

FaultTrack™ 기술로 접지 결함 추적

GFL-1500의 핵심은 FaultTrack™ 기술입니다.

송신기에서 태양광 어레이로 추적 가능한 신호를 발생시키면, 수신기를 이용해 신호가 흐르는 경로를 따라가면서 결함이 발생한 스트링과 실제 결함 위치를 단계적으로 추적할 수 있습니다.

복잡한 PV 시스템에서 스트링을 일일이 분리하거나 반복적으로 테스트하는 방식 대신, 결함 신호를 직접 추적하여 문제 구간을 좁혀갈 수 있습니다.

비접촉 방식으로 결함 위치를 빠르게 확인

대규모 태양광 발전소에서는 수많은 스트링과 배선 때문에 접지 결함을 찾는 과정이 복잡해질 수 있습니다.

GFL-1500은 비접촉식 신호 추적을 통해 결함 경로를 따라갈 수 있어, 불필요하게 도체를 반복적으로 분리하거나 각 스트링을 직접 테스트하는 작업을 줄이는 데 도움을 줍니다.

또한 신호 추적 수신기와 클램프를 함께 사용하여 결함이 있는 컴바이너 또는 스트링을 확인하고, 이후 해당 스트링을 따라 결함 위치를 좁혀갈 수 있습니다.

송신기·수신기·클램프로 구성된 통합 시스템

GFL-1500은 하나의 장비만 사용하는 방식이 아니라 송신기, 수신기, 신호 추적 클램프로 구성된 접지 결함 추적 시스템입니다.

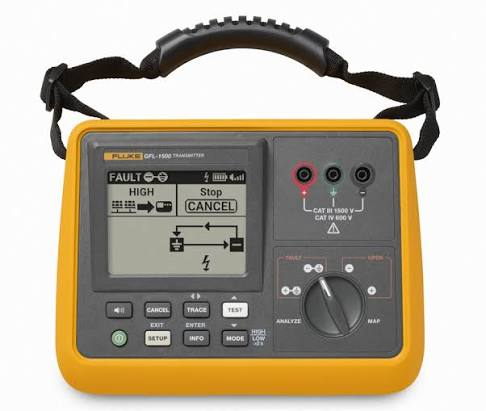

송신기는 추적 신호를 생성하고, 수신기는 결함 경로를 따라 신호를 탐지하며, 클램프는 도체를 분리하지 않고 결함이 있는 컴바이너나 스트링을 확인하는 데 활용할 수 있습니다.

1,500V DC 태양광 시스템에 대응

최근 유틸리티 규모의 태양광 발전 시스템에서는 1,500V DC 아키텍처가 널리 사용되고 있어 고전압 환경에 적합한 진단 장비가 중요합니다.

GFL-1500 송신기는 CAT III 1,500V DC / CAT IV 600V, 수신기는 CAT III 1,500V DC / CAT IV 600V 정격을 갖추고 있으며, 신호 추적 클램프는 최대 1,500V의 절연 도체에 사용할 수 있도록 설계되었습니다.

분석부터 결함 추적까지 하나의 시스템으로

GFL-1500은 단순히 결함 유무만 확인하는 장비가 아니라 분석(ANALYZE), 결함 추적(FAULT), 개방 회로(OPEN), 매핑(MAP) 등 다양한 기능을 하나의 시스템으로 제공합니다.

송신기에서는 PV 시스템의 상태를 분석하고 추적 신호를 생성할 수 있으며, 수신기를 통해 결함 경로를 따라가면서 문제 구간을 확인할 수 있습니다.

FLUKE GFL-1500 주요 특징

✓ 태양광 PV 시스템의 활성 접지 결함 식별 및 위치 추적
✓ FaultTrack™ 기술을 이용한 추적 가능한 결함 신호 생성
✓ 비접촉 방식의 결함 경로 추적 지원
✓ 송신기·수신기·신호 추적 클램프의 통합 시스템
✓ FAULT / MAP / OPEN / ANALYZE 기능 지원
✓ 최대 1,500V DC 태양광 시스템 대응
✓ CAT III 1,500V DC / CAT IV 600V 정격
✓ 결함 스트링 및 컴바이너 식별 지원
✓ 신호 추적을 통한 결함 위치 확인
✓ 태양광 발전 설비의 유지보수 및 문제 해결에 활용

‍

이런 현장에 추천합니다

대규모 태양광 발전소

수많은 PV 스트링으로 구성된 대규모 태양광 발전소에서 접지 결함이 발생한 위치를 추적해야 하는 현장

태양광 설비 유지보수

발전량 저하나 시스템 이상 발생 시 접지 결함이 의심되는 스트링을 빠르게 확인해야 하는 유지보수 작업

1,500V DC 태양광 시스템

고전압 DC 기반의 유틸리티 규모 태양광 시스템에서 적합한 정격의 결함 진단 장비가 필요한 현장

태양광 O&M

복잡한 배선과 스트링 구성으로 인해 결함 위치를 찾는 데 많은 시간이 소요되는 태양광 유지보수 작업

‍

FLUKE GFL-1500

태양광 접지 결함을 추적 가능한 신호로 바꾸어, 문제 위치를 빠르게 찾아내는 전용 솔루션

FLUKE GFL-1500은 FaultTrack™ 기술과 비접촉 신호 추적을 이용하여 태양광 PV 시스템의 활성 접지 결함을 보다 효율적으로 찾아낼 수 있도록 설계되었습니다.

송신기, 수신기, 신호 추적 클램프를 하나의 시스템으로 구성하여 결함 분석부터 스트링 식별, 결함 경로 추적 및 위치 확인까지 태양광 설비의 문제 해결 작업을 지원합니다.
